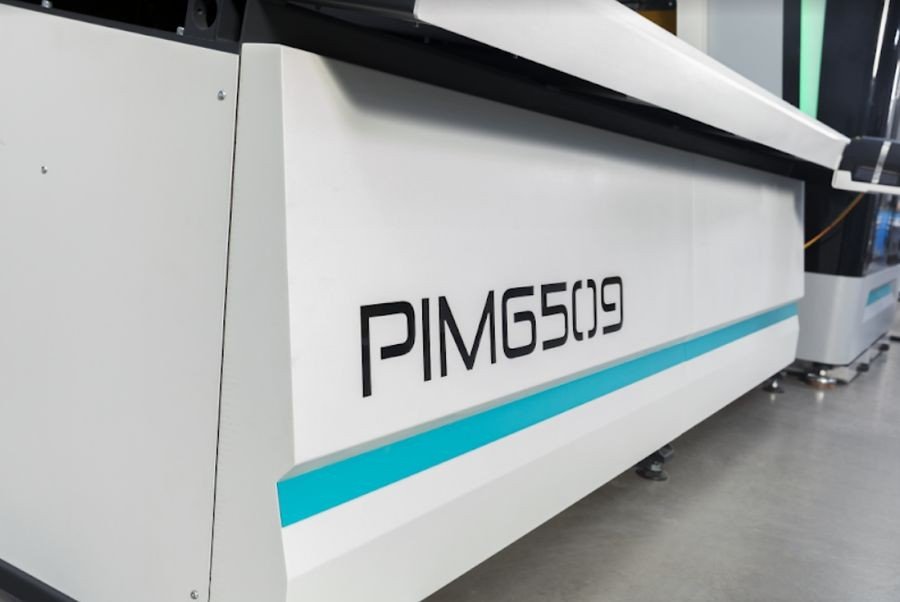

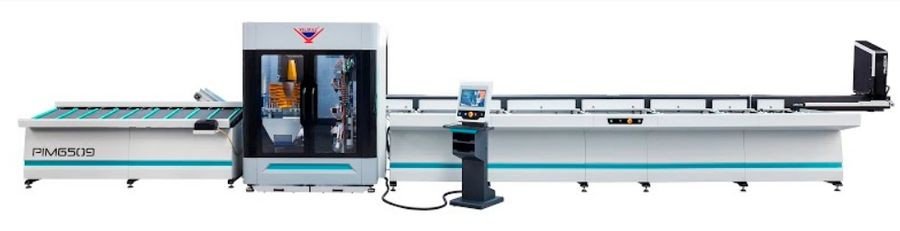

Centrum obróbczo tnące Yilmaz model PIM 6509

obrobcze-15
obrobcze-19
obrobcze-18
obrobcze-17
obrobcze-16

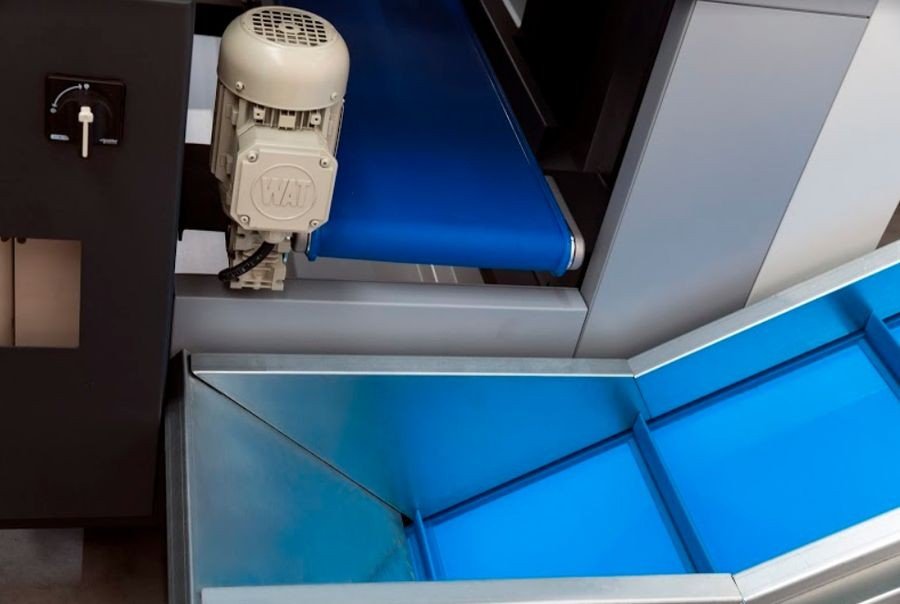

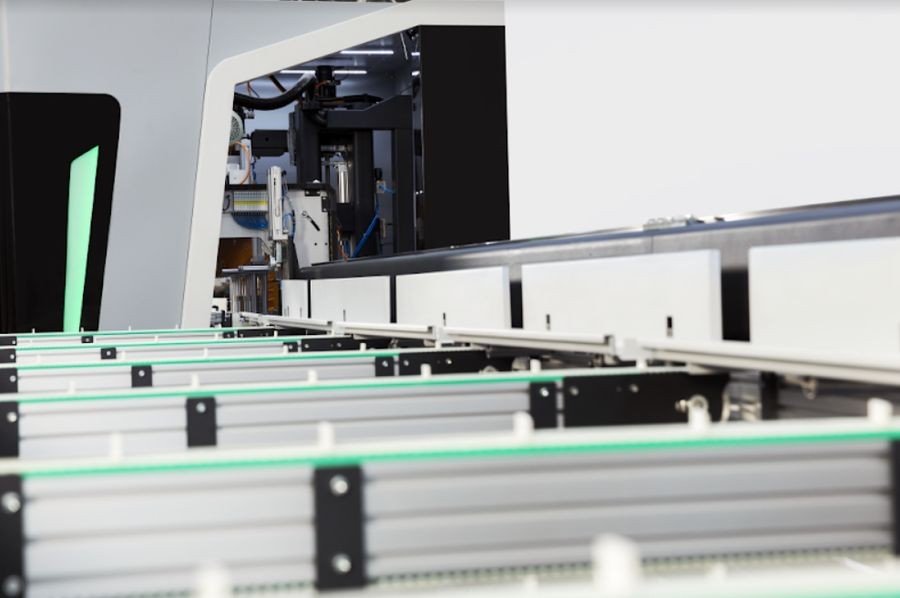

PIM 6509 jest sterowanym numerycznie urządzeniem przeznaczonym do obróbki i cięcia wszystkich dostępnych na rynku profili okiennych PCV. Centrum wyposażone jest w najnowsze rozwiązania technologiczne, składa się z 8 osi sterownych CNC oraz innowacyjny system cięcia oraz obrabiania profili jednocześnie. Taki system w znaczymy stopniu zmniejsza czas oraz zwiększa wydajność produkcji. Centrum wykonuje cięcie profili na zadany dowolny wymiar, frezuje profil z czterech stron, wierci otwory, zaznacza miejsca obróbek itp. PIM 6509 wyposażone jest w system programowania zapewniający maksymalizację wydajności I minimalizację odpadów. Operator umieszcza 7 sztang profili PCV o maksymalnej długości 6.5 m i minimalnej 0.7 m na magazynie załadowczym i uruchamia przyciskiem proces produkcyjny. Maszyna za pomocą chwytaka przesuwa profil przez stację obróbczą i tnącą i odprowadza gotowy element na magazyn odbiorczy. Operator na gotowym wyrobie umieszcza etykietę z kodem kreskowym. Jednostka frezująca i tnąca zabudowane są w dźwiękochłonnej obudowie z oświetleniem LED.

Informacje:

  • System operacyjny Windows
  • Monitor z ekranem dotykowym 15”
  • Drukarka etykiet
  • Symulacja procesu produkcyjnego wyświetlana na bieżąco w czasie jego trwania na ekranie monitora
  • Wsparcie techniczne poprzez łącze internetowe
  • Jednoczesne operacje cięcia i frezowania
  • Przejrzysty interfejs użytkownika
  • Pojemność magazynu – 7 sztang
  • Możliwość zintegrowania z linią zgrzewająco-czyszczącą
  • Wykonywanie operacji na wszystkich powierzchniach profili
  • System rozpoznawania ram/skrzydeł
  • Automatyczna kontrola wymiarów profili
  • Automatyczny system smarowania
  • Oświetlenie kabiny LED

Dane techniczne:
Osie 8
Max. Długość profilu (mm) 6500
Min. długość profilu (mm) 700
Prędkość pozycjonowania
Prędkość osi (m/min.) X-Axis:30 / Y-Axis:30 / Z-Axis:30

Prędkość posuwu profilu w osi U (m/min.) 100

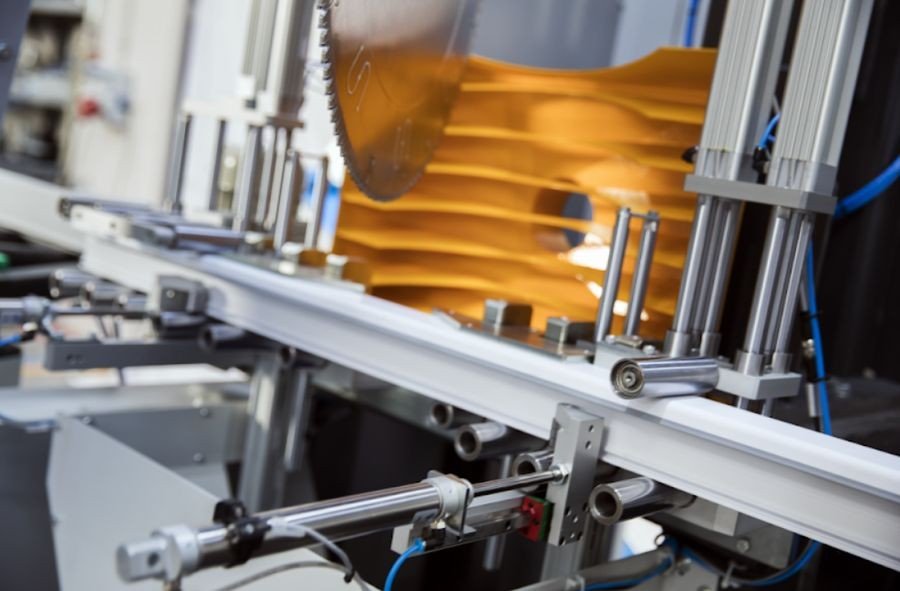

System cięcia
Średnica tarczy tnącej. (mm) 550
Zakres kątów cięcia (°) Od 30⁰ do150⁰
Stacja frezowania
Ilość narzędzi 10+1
Min. wymiary profili . (mm) (WxH) 40×40
Max. Wymiary profili (mm) (WxH) 130×180
Informacje ogólne

Wymiary (mm) (LxWxH) 13500 mm x 2370 mm x 2310 mm

Zasilanie 400V 3P-50/60 Hz
Moc całkowita (kW) 10
